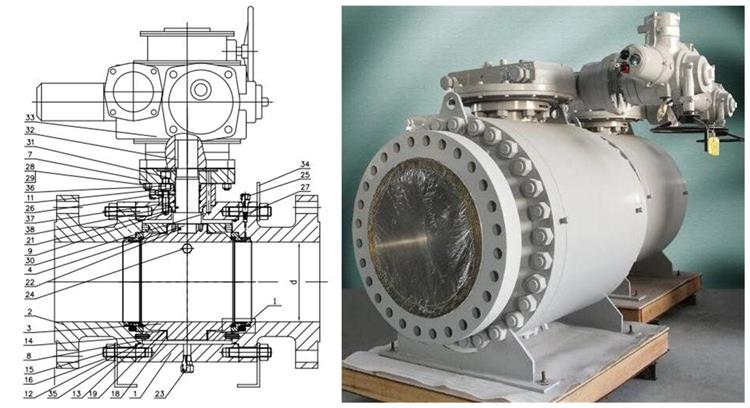

Шаровый клапан цапфы электрического привода

информация о продукте

Шаровые краны с электроприводом NSV могут поставляться с быстрым открытием и закрытием для специального проекта, а электропривод может поставляться с маркой Китая, а также может устанавливаться с известной маркой, такой как ROTORK и т. Д., Которая имеет двухпозиционный и интеллектуальный типы.

Применимые стандарты:
Конструкция шарового клапана в соответствии с API6D, BS5351, ASME B16.34
Лицом к лицу ASME B16.10, AP6D
Концевые фланцы ASME B16.5 / ASME B16.47
Торцы приварные концы ASME B16.25
Пожарная безопасность API607, API6A
Проверка и тестирование API 598, API6D

Ассортимент продукции
Размер: 2 "~ 48" (DN50 ~ DN1200)
Рейтинг: ANSI 150 фунтов ~ 2500 фунтов
Материалы корпуса: углеродистая сталь, нержавеющая сталь
Отделка: A105 + ENP, 13Cr, F304, F316
Эксплуатация: электрические приводы

Описание конструкции:
- Две части или три части тела
- Мягкий Сидящий
- Полный или уменьшенный диаметр отверстия
- Anti Blow Out Stem
- Антистатическое устройство
- пожаробезопасный дизайн

СТРУКТУРНЫЕ ОСОБЕННОСТИ

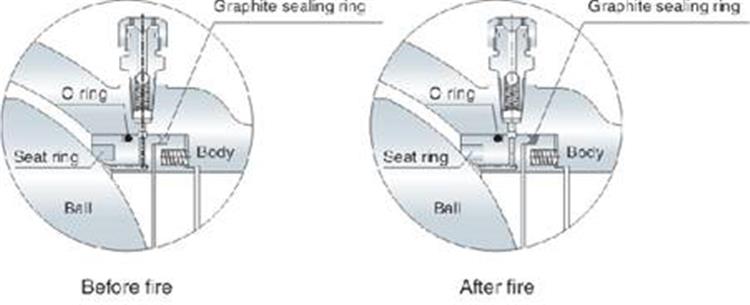

1.Безопасный дизайн

Пожаробезопасный шаровой клапан NSV, установленный на цапфах, соответствует требованиям API 607, API spec 6FA, когда неместные упругие седла разрушаются при пожаре, давление среднего пара поднимает шар в нижнюю металлическую кромку седла, чтобы отрезать трубопроводную жидкость. и предотвратить внутреннюю утечку из-за вторичных металлических уплотнений.

2. A Конструкция с би-уплотнением, т.е. уплотнение седла перед шаром и уплотнение седла за шаром

В соответствии с некоторыми особыми условиями работы и требованиями клиентов, мы предоставили шаровому клапану цапфы конструкцию с двойным уплотнением, то есть уплотнение седла перед шаром и уплотнение седла за шаром, таким образом, обеспечивается надежное уплотнение клапана, потому что клапан может нормально работать, даже если одна из эффективных конструкций уплотнения теряется из-за ненормального состояния.

Что касается посадочного места перед шаром, эффект поршня, образованный разницей площадей между D1 и D2, плюс предварительно затянутая сила пружины привел бы к тому, что сиденье перед шаром разности давления среды до и после клапан плотно прикасается к шару, чтобы сформировать герметичность, из-за которой усилие уплотнения будет увеличиваться при увеличении разницы давлений.
Что касается седла после мяча, эффект поршня, образованный разницей площадей между D2 и D3, плюс усилие пружины, подтянутое вперед, заставит сиденье за шаром плотно прикасаться к мячу, образуя герметичность, уплотнение которой сила будет увеличиваться по мере того, как разность давлений возрастает.

Вопросы-Ответы

1. Q: что бренд вашей компании может поставить?

A: NSV или обслуживание OEM

2. Q: у вас есть настроенный клапан?

A: Да, мы можем поставить индивидуальные клапаны.

3. Вопрос: Какая гарантия на клапаны?
О: Срок гарантии на наши клапаны должен составлять 18 месяцев с даты отгрузки или 12 месяцев после установки, в зависимости от того, что наступит раньше.
